全国服务热线: 400-101-5657

电厂工程您的位置:首页 > 工程案例 > 电厂工程

不发火砂浆在莆田永荣科技项目如何使用

来源:网络  作者:本站  发布时间:2018-10-07  阅读次数:   次

不发火砂浆在莆田永荣科技项目如何使用

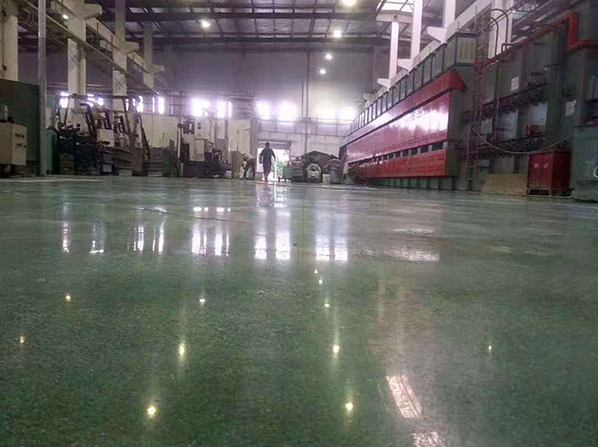

不发火砂浆基层清理不彻底、不认真:在抹水泥砂浆之前必须将基层上的粘结物、灰尘、油污彻底处理干净,并认真进行清洗湿润,这是保证面层与基层结合牢固、防止空鼓裂缝的一道关键性工序,如果不仔细认真清除,使面层与基层之间形成一层隔离层,致使上下结合不牢,就会造成面层空鼓裂缝。




不发火砂浆结合层不符合要求:在已处理洁净的基层上刷一遍水泥浆,目的是要增强面层与基层的粘结力,因此这是一项重要的工序,涂刷水泥浆调度要适宜(一般0.4~0.5的水灰比),涂刷时要均匀不得漏刷,面积不要过大,砂浆铺多少刷多少。一般往往是先涂刷一大片,而铺砂浆速度较慢,已刷上去的水泥浆很快干燥,这样不但不起粘结作用,相反起到隔离作用。
另外一定要用刷子涂刷已拌好的水泥浆,不能采用干撒水泥面后,再浇水用扫帚来回扫的办法,由于浇水不匀,水泥浆干稀不匀,也影响面层与基层的粘结质量。

在预制混凝土上做不发火砂浆面层也易产生空鼓、裂缝,预制板的横、竖缝必须按结构设计要求用C20。细石混凝土填塞振捣、密实,铺设水泥砂浆时厚薄不均,容易产生裂缝,因此一般是采用细石混凝土面层。因此要采取防裂措施。


养护时间不够,过早上人:水泥硬化初期,在水中或潮湿环境中养护,能使水泥颗粒充分水化,提高水泥砂浆面层强度。如果在养护时间短强度很低的情况下,过早上人使用,就会对刚刚硬化的表面层造成损伤和破坏,致使面层起砂、出现麻坑。因此,水泥地面完工后,养护工作的好坏对地面质量的影响很大,必须要重视,当面层抗压强度达5MPa时才能上人操作。
面层不光、有抹纹必须认真按前面所述的操作工艺要求,用铁抹子抹压的遍数去操作,最后在水泥终凝前用力抹压不得漏压,直到将前遍的抹纹压平、压光为止。


下一篇:宁夏京能宁东发电厂

<<  返回列表
